MFT Expanderbult

Syrafast A4

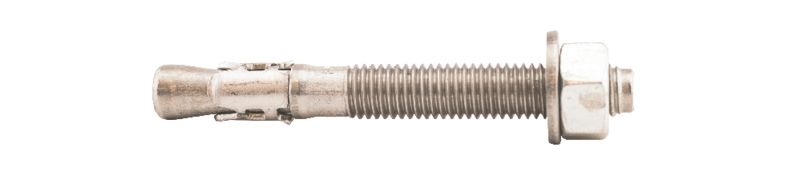

  • 850613 Ekspansjonsbolt A4 (a)
    • asdfasdf

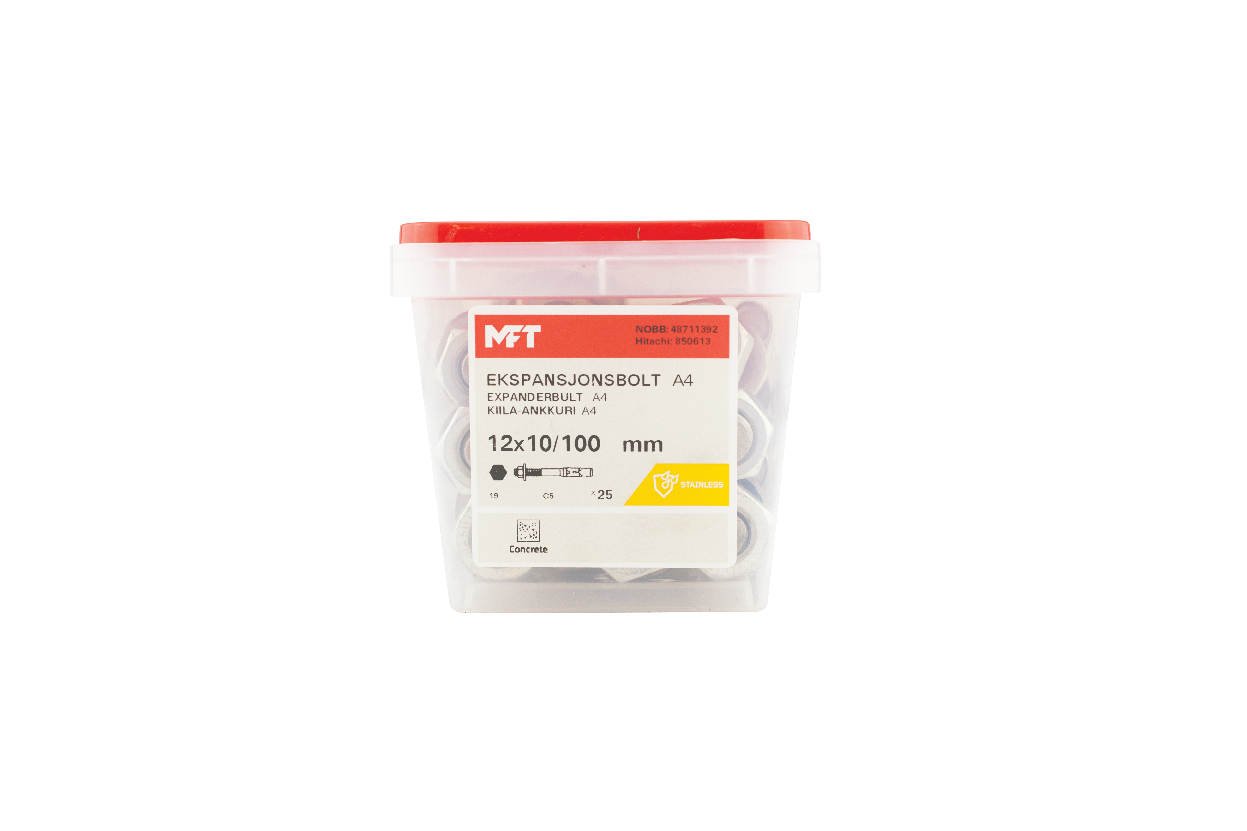

  • 850613 Ekspansjonsbolt A4 (b)
    • asdfasdf

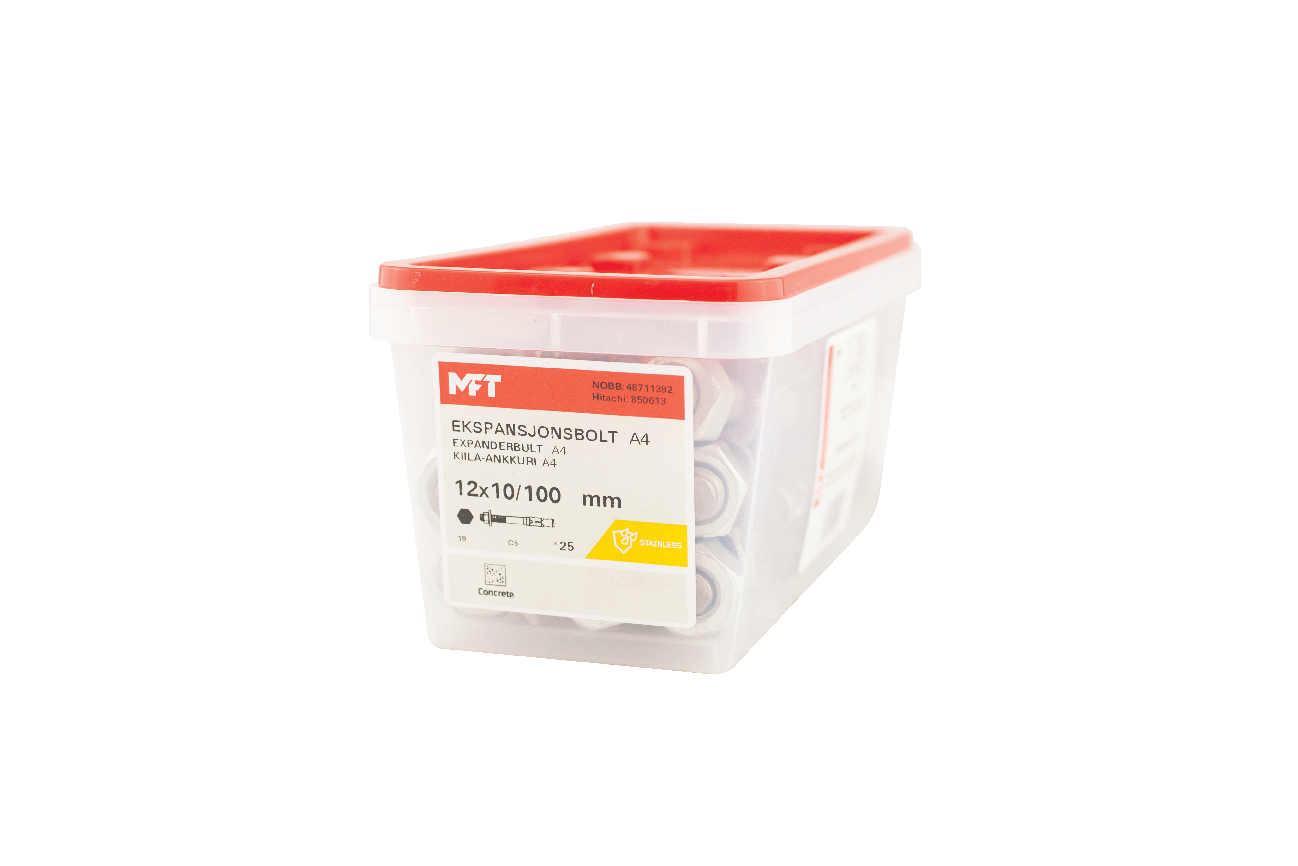

  • 850613 Ekspansjonsbolt A4 (c)
  • 850613 Ekspansjonsbolt A4 (a)
  • 850613 Ekspansjonsbolt A4 (b)
  • 850613 Ekspansjonsbolt A4 (c)
Artikelnummer:
850613
GTIN-nr:
7034358506139
Dimensjon (D x maks feste/L):
M12 x 10/100 mm
Dim.:
M12
Maks feste:
10 mm
Längd:
100 mm
Ytbehandling:
Syrefast (A4)
:
CE-ETA
Bor- dybde:
100 mm
Gjenge- lengde:
58 mm
Antall /F-pak:
25
  • #001 - CE
  • #001 - CE-ETA
Egenskaper
MFT Expanderbult Rostfri Syrafast A4-SUS316. Korrosivitetsklass C5. ETA-13/0370 godkänd och CE märkt för montage i osprucken betong - min. B20/25. Höga utdragsvärden men kräver att godkända kant och inbördes avstånd.
Tilläggsinformation

MFT Expanderbult A4 med ETA-13/0370 godkännande och CE märkt. Levereras i plastbox. 25 st/förp.

MFT Expanderbult tillverkad i rostfritt syrafast stål A4 avsedd för inomhus och utomhus bruk. Avsedd för montage av stål, träreglar, beslag, räckverk mm mot underlag av betong. Borrhålet i betongen skall ha samma diameter som expanderbulten, dvs genomsticksmontage. Expandern slås in med hjälp av en hammare, när muttern kommer i kontakt med detaljunderlaget så låses expandern med muttern. När muttern dras åt så glider klipset upp på den koniska delen, som då skapar en expansion.

Dim. Mont. dyb. Maks uttrekk B20/25 Maks uttrekk B30/35 Maks uttrekk B40/50 Maks skjær B20-B60 Tiltr.- mom. Pipe nr.
M6 30 1,3 kN 1,5 kN 1,7 kN 1,3 kN 6 Nm 10
M6 35 1,6 kN 1,9 kN 2,1 kN 2,5 kN 6 Nm 10
M8 30 1,4 kN 1,6 kN 1,4 kN 1,4 kN 15 Nm 13
M8 40 3,6 kN 4,2 kN 6,4 kN 6,4 kN 15 Nm 13
M10 35 2,5 kN 3,1 kN 3,5 kN 252 kN 25 Nm 17
M10 50 5,7 kN 7,0 kN 8,0 kN 10,1 kN 25 Nm 17
M12 45 3,5 kN 4,3 kN 4,9 kN 3,5 kN 50 Nm 19
M12 60 11,1 kN 13,5 kN 15,7 kN 14,8 kN 50 Nm 19
M16 65 6,0 kN 7,3 kN 8,5 kN 6,0 kN 100 Nm 24
M16 85 16,7 kN 20,4 kN 23,5 kN 27,5 kN 100 Nm 24
